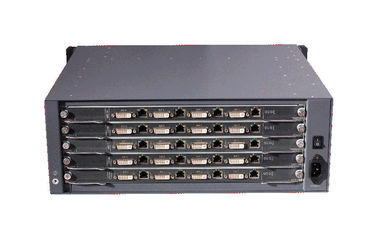

Система матрицы серии PE90FH гибридная видео-, идеальная видео- деятельность стены, практически для решения транспорта
Быстрая деталь:
◆Обмен определения поддержки полностью высокий (1920x1080@60p, 3Gbps) видео-, максимальные цифровые видео- входные сигналы 60ch и безграничный входной сигнал IP.
◆Входной сигнал поддержки гибридный видео-, включая высокий входной сигнал определения SDI, VGA, DVI, HDMI; стандартное определение CVBS и входной сигнал сети.
◆разрешение входного сигнала: 1920x1080@60p, 3Gbps, максимальная ширина полосы частот 165MHz
◆Порт выввода DVI/HDMI, тариф сигнала TMDS на 165MHz.
◆Поток данным по сети поддержки FHD H.264, поддержать стандартный протокол RTSP, до 64 видеопотока одновременно расшифровывает, вверх для того чтобы поддержать основной профиль (1920x1080@30p) расшифровывает.
◆Выходной видеосигнал определения поддержки полный HD/Standard, цифровых/сетноых-аналогов etc. гибридный к видео- стене, множественное видео может находиться везде на видео- стене.
◆видео поддержки выхода разделяя и соединяя, сигнал-в, сигнал-вне, суперпозиция, яркость изображения поддержки etc., регулировка контраста, максимальное управление 16 экранов соединяя.
◆Накладывание изображения поддержки прозрачное, 256 ровных регулировок transparence, 2 слоя.
◆Накладывание характера поддержки (ASCII +GB2312/18030) к везде выходного видеосигнала, цвета 8bit (256), ровный transparence 256.
◆порт управления поддержки множественный, локальная сеть, RS485, RS422.
◆режим графиков, который нужно установить и управить, увеличить системное руководство, легкое для эксплуатации и техническое обслуживание
◆Деятельность клавиатуры поддержки и управление компьютера.
◆Видео поддержки и аудио одновременный переключатель путем добавление аудио switcher матрицы
◆Специальное программное обеспечение или потребитель SDK для второго развития, легкие для того чтобы интегрировать с другой платформой.
◆CE, FCC, ROHS, UL уступчивый
Описание:
Матрица PE90FH FH (полностью высокого определения) цифров смогла интегрировать гибридный видео- входной сигнал, включая HD (высокое определение) /SD (стандартное определение), цифров/сетноое-аналогов видео в такой же одной матрице и выход HD к видео- стене.
Основанный на технологии обработки видео большого массива FPGA цифровой, обмена бакборта, видео- технологии кодека, текл технология приспособления средств массовой информации, и видео- технология памяти. Оно поддерживает прогрессивное разрешение 1920*1080 (полностью высокое определение). Также, совместимый со стандартными изображениями определения. Оно имеет функцию верхнего слоя соединять и мульти-канала видео мульти-канала видео- и интеграции соединять множественных каналов видео- для выхода больш-экрана.
Спецификации:
|
Видео- входной сигнал
|
Сетноое-аналогов видео
|
Соединение
|
BNC-DB44
|
|
Входной сигнал
|
1.0Vp-p, 75Ω
|
|
Формат
|
PAL/NTSC/SECAM приспособительное
|
|
Видео в одном
доска
|
32ch видео- входной сигнал в каждой доске, до 15 видеоплат.
|
|
Максимум
|
480ch
|
|
Видео IP
|
Зашифруйте
|
H.264/MPEG4
|
|
передача
течь
|
RTP
|
|
Коэффициент потока
|
2-8Mbps/channel
|
|
Разрешение
|
До 1920× 1080@30p, назад - совместимый
|
|
Видео в одноплатном
|
видео 4ch в доску, до доски 16ch.
|
|
Максимум
|
До входного сигнала 64ch
|
|
VGA/DVI/HDMI/SDI
|
Формат
|
Идентификация VGA/DVI/HDMI автоматическое, или YPbPr
|
|
Разрешение
|
До 1600x1200@60p, назад - совместимый
|
|
Видео в одноплатном
|
видео 4ch в доску, до доски 16ch.
|
|
Максимум
|
До входного сигнала 64ch
|
|
Выходной видеосигнал
|
Порт выввода
|
DVI
|
|
разрешение
|
До 1600× 1200@60p, 1920× 1080@60p,
назад - совместимый
|
|
Поддержка экрана
|
Каждое одноплатное для того чтобы поддержать 4 экран, доска до 16, для того чтобы иметь максимум 64 экранных дисплеев, для того чтобы поддержать соединять DLP/LCD.
|
|
Переключатель матрицы
|
Определение IP высокое
обмен
|
Высокоскоростной цифровой обмен бакборта exchange+IP
|
|
Максимум Не-IP
матрица определения
обмен
|
Высокоскоростной цифровой обмен бакборта, входной сигнал 60ch
или выход 16ch
|
|
Стандартный обмен матрицы определения
|
Высокоскоростные цифровые обмен бакборта, входной сигнал 480ch или выход 60ch
|
|
Управление экрана дисплея
|
Соединять
|
Все 8ch HD входного сигнала или равного видео 64ch SD могут кочевать и соединить на экране.
|
|
Видео- смесь накладывания
|
Поддержать показ изображения тишины определения предпосылки самый высокий
Кочуя изображение может перекрыть на другом видео любым transparence
|
|
OSD
накладывание
|
Поддержать 256 цвет OSD полноэкранный
накладывание, может показать канал и сигнал тревоги etc.
информация
|
|
Каскад
|
режим
|
Каскад вход-выхода, иметь многоэлементную систему
каскад.
|
|
Бакборт
автобус
|
тип
|
Высокоскоростной автобус
|
|
Слот
|
слот 17 (1 контрольная панель MCU)
|
|
Том обменом
|
28Gbps
|
|
Том бакборта
|
384Gbps
|
|
Внешний порт & другие
|
Сетевой порт
|
порт входного сигнала IP 64ch, J45
|
|
Сеть
порт управления
|
RJ45×1
|
|
USB
|
1, для обслуживания системы
|
|
RS-232
|
Серийный контроль
|
|
Вход-выход сигнала тревоги
|
RJ45
|
|
RS-485
|
RJ45×4, для PTZ или управления клавиатуры
|
|
Аудио
|
Внешний аудио блок матрицы
|
|
Карта SD
|
Доска MCU с журналом карты памяти SD
|
|
Клавиатура
|
Стандартная клавиатура
|
|
Электропитание
|
DC-24V, резервная горячая подпорка
|
|
Потребление
|
<800w>
|
|
Деятельность
температура
|
0-55℃
|
|
Работая влажность
|
<90>
|
|
Залив матрицы
|
Стандартный залив 19inch 12U
|
|
Размер
|
482mm (ширина) ×366mm (глубина) ×532.6mm (высота)
|
|
Вес
|
<50kg>
|
Применения:
Для системы охраны где гибридный входной сигнал, фокус на наблюдении в реальном времени, выход применения к большой видео- стене.
Применение включая центр управления транспорта, казино, наблюдение города, антитеррористическое, гавань, система охраны большого диапазона etc.
