высокотемпературный термистор

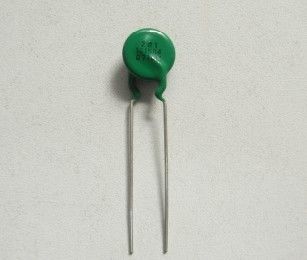

Умные термисторы PTC используемые для энергосберегающих светильников

Быстрые детали

1. Использованный в част-переключении, типичная жизнь переключения может пройти над 100.000 временами;
2. Высокая надежность, хорошее представление безопасности и стабилность;
3. Широкая температурная амплитуда рабочей температуры;
    -25 | +125℃ (когда V=0V)
    0~ +60℃ (когда V=Vmax)
4. Выдерживая напряжение тока может достигнуть к излишек 420-1000VAC;
5. Сопротивление не будет перемещаться в нормальную температуру.
6. Малый размер
7. Завершите спецификации
8. Время конюшни задержанное

Описание

 Серия ZD умная PTC наш продукт патента при номер патента, главным образом приложенный в цепи задержки по времени электронных балластов и энергосберегающего светильника, для того чтобы подогреть нить.

Примечание: Если не определенный, допуск сопротивления @25C (R25) будет +/--25%.

Справочная информация в выбирать приборы предохранения от перегрузок по току термистора PTC для предохранения от перегрузок по току и перегрузки.

1) Максимальный рабочий потенциал

Прибор предохранения от перегрузок по току термистора PTC соединен последовательно в цепи, в нормальном положении operating, только малое напряжение тока части на протекторе термистора PTC. Когда ограничительные приспособления термистора PTC настоящие в высокоомном положении, оно должно принести почти полностью напряжение тока силы. Поэтому в выборе протектора термистора PTC модельном, его должен иметь достаточный высокий рабочий потенциал, и также приводит качание напряжения в действие необходимо принять в рассмотрение.

2) Расклассифицированное течение (течение Non-отключения) и переключая течение (течение отключения)

Прибор предохранения от перегрузок по току термистора PTC должен иметь достаточным течение расклассифицированное максимумом (то настоящее на что протектор термистора PTC под никакими обстоятельствами повернет) внутри соответствующий тип напряжения тока. Учитывайте ли общий план цепи может отрегулировать увеличенную силу на короткий период времени до тех пор пока протектор термистора PTC не будет уменьшать его. Здесь предварительный подчет наихудшего случая необходим. Расклассифицированное течение (течение Non-отключения) и переключая настоящее (быть в зависимости от течения отключения) температура окружающей среды. Так, как наихудший случай для расклассифицированного течения, максимальная допустимая температура для применения должна быть принята, и для течения переключения температура окружающей среды предельно низкий. Получить надежную функцию переключения, задействуя течение должно быть хотя бы дважды течения non-отключения.

3) Максимальное настоящее допустимое в максимальном рабочем потенциале

Когда прибор предохранения от перегрузок по току термистора PTC необходим для защитной функции, для этого нужно проверить ли случай который превышало максимальному допустимому течению, которое было перечислено в технических спецификациях. Перегружать протектор термистора PTC слишком высоким течением переключения необходимо во избежание, оно может вести к разрушенному протектору термистора PTC, или неисправности в начале работы.

4)Выбор температуры справки (также вызванной температура Переключателя или температура Кюри)

Мы можем предложить термистор PTC для предохранения от перегрузок по току с ℃ температуры 80 справки, 100 ℃, 120 ℃, ℃ 140. Расклассифицированные настоящие (быть в зависимости от течения non-отключения) снабжают ссылками температуру и диаметр керамического тела. В рассмотрении резать вниз с цены, высокая температура справки и ограничительные приспособления малого термистора PTC размера настоящие будут более экономичны, но он может водит к более высокой температуре поверхности термистора PTC, и потребности проверить причинит ли он нежелательные отрицательные воздействия. Вообще, температура справки должна быть 20--температура окружающей среды более высоко чем максимального operating 40 ℃.

5) Влияния окружающей среды применения

Если любой контакт с химикатами или пользой potting или герметизирующих масс, то вся должная тщательность должна быть позабочена. Уменьшение титаната керамического который может быть причинен химическими влияниями на поверхности термистора и приводя к образовании путей низк-сопротивления дирижируя. И измененные термальные отношения в sealant могут вести к местный перегревать протектора термистора PTC и таким образом к отказу.

Пример приборов предохранения от перегрузок по току термистора PTC разделяет выбор для предохранения от перегрузки трансформатора.
Трансформатор имеет первичное напряжение тока 220V, вторичное напряжение тока 16V, вторичное течение 1.5A, основное течение 330mA в анормалном состоянии, его включится в защитное положение не познее 10 минут. Работая температура окружающей среды: -10C--+40C, температура может поднять 15--20C в нормальном положении operating. Термистор PTC будет установлен около трансформатора. Пожалуйста выберите соотвествующую часть термистора PTC для основного предохранения.

1) Определите максимальный рабочий потенциал

Рабочий потенциал 220V, рассматривая зыбкость силы, максимальный рабочий потенциал должен быть
220V x (1+20%) =264V
Максимальный рабочий потенциал будет 265V.

2) Определите течение non-отключения

Согласно вычислению и натурному измерению, основное течение 125mA в деятельности трансформатора нормальной. В рассмотрении температура окружающей среды в положении установки может достигнуть к 60℃, течению Non-отключения в 60℃ должны быть 130--140mA.

3) Определите течение отключения

По мере того как температура окружающей среды в положении установки протектора термистора PTC может достигнуть ℃ -10, non течение отключения в ℃ -10 должно быть 320-330mA, задействуя время не познее 5 минут.

4) Determine расклассифицировал сопротивление zero силы на 25 стоградусном. R25

Термистор PTC последовательно в основной цепи, уменьшать напряжения тока должен быть по возможности мал, сила сама топления термистора PTC также поддерживает по возможности малое. Вообще, уменьшать напряжения тока должен быть более менее чем полное напряжение тока 1% силы. Мы можем получить R25 через вычисление
220V x 1% ÷125mA=17.6Ω

5) Определите максимальное течение

Измерение ринва практически, первичное течение может достигнуть 500mA в цепи трансформатора вторичной в положении короткого замыкания. Если течение в виду того, что более большое может пройти через термистор PTC в положении короткого замыкания основной катушки частично. Максимальное течение должно быть больше чем 1A.

6) Определите температуру справки и размер прибора предохранения от перегрузок по току термистора PTC

Максимальная температура окружающей среды в протекторе положение установка может достигнуть ℃ 60, температуре термистора PTC справки быть ℃ 40 более высоко чем то, тогда температура справки может быть ℃ 100. В рассмотрении режа вниз с цены, также термистор PTC не установлен в катушку замоток трансформатора, более высокая температура поверхности не будет иметь отрицательное воздействие к трансформатору, поэтому температура справки может также быть ℃ 120, и после этого диаметр термистора PTC может быть более мал.

7) Определите номер детали прибора предохранения от перегрузок по току термистора PTC.

Основанный на вышеуказанном техническом требовании, в справке наших технических данных, AMZ11-10P15RH265 будет более соотвествующее.
Максимальный рабочий потенциал 265V, расклассифицированное сопротивление zero силы на 25C (R25) 15 Ω±20%, non-отключение настоящее 140mA, задействует течение 350 mA, максимальное течение 1.5A, ℃ температуры 120 справки, диаметр 11mm.

Конкурентное преимущество: ,

1. Поставка фабрики сразу

2. Законченные сертификаты как UL, VDE, SGS, etc и высокомарочное доступное

3.  Быстрая поставка

4. Самые лучшие послепродажные обслуживания

5. OEM & ODM доступные
