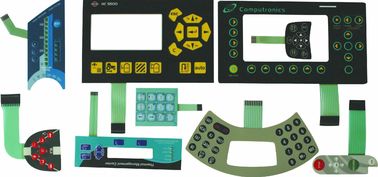

Гибкий переключатель мембраны PCB

1. Гибкость
Ее можно согнуть, сложить и деформировать свободно. Свой радиус катушки мал и его можно двинуть свободно вдоль x, y, оси z отдельно.
2. Займите малый космос
В виду того что он свет и тонкие, он делает самую лучшую пользу узкого космоса в аппаратурах. (средняя толщина 1.1-0. Am)
3. Облегченный
Свой вес очень светл потому что конструкция FPC не основана на механически прочности а настоящей нагрузке.
4. Хорошая возможность уплотнения
Гибкая доска смогла быть конструирована для низкого растяжимого уплотнения терпя неблагоприятную окружающую среду.
5. Устоичивая передача
Картину проводки и расстояние проводника можно свободно конструировать согласно электрическим параметрам. Как только картина уточнена, параметры R.L.C устоичивы соответственно.
6. Легкий агрегат
Свойство стержня хорошо достаточно быть зафиксированным к любому оборудованию путем паять, вводить, заклепывать и клеить. Ручные ошибки в традиционной проводке во избежаниеы.
7. Хорошая изоляция
Мы выбирали материалы с хорошим свойством изоляции, как polyimide, полиэфир, etc. обычно, проводка покрыта, поэтому изоляция значительно усилена.
FPC & FFC можно обширно приложить:


Описание:

Медный субстрат фольги (медный фильм) [3]
Медная фольга: по-существу разделенный в 2 вида электрической меди и свернутой медной общей толщины 1oz 1/2oz и 1/3 oz
Фильм субстрата: общяя толщина 1mil с видами 1/2mil 2.
Клей (прилипатель): толщина согласно требованиям клиента.
Фильм предохранения от фильма крышки (фильм крышки)
Фильм предохранения от фильма крышки: поверхностная изоляция. Общяя толщина 1mil с 1/2mil.
Клей (прилипатель): толщина согласно требованиям клиента.
Слипчивое нарастание побочной примеси перед отжимать форму от бумаги: во избежание; легкая работа.
Укрепление (фильм укрепления PI)
Укрепление: усиливающ механически прочность FPC, для того чтобы облегчить работу поверхностной установки. Общяя толщина 3mil к 9mil.
Клей (прилипатель): толщина согласно требованиям клиента.
Форма от бумаги: во избежание нарастание побочной примеси слипчивое гофрировать перед.
EMI: фильм электромагнитный защищать, линия монтажной платы предохранения без взаимодействия от внешнего мира (сильное электромагнитное заречье или впечатлительный к зоне взаимодействия).



Применения:

мобильный телефон 1.The
Фокусы на гибкой толщине монтажной платы облегченной и тонкой. Смогите эффектно сохранить том продуктов, легкое соединение батареи, микрофона, и кнопок и в одно.
2.Computer и экран LCD
Используйте одну линию конфигурацию гибких монтажных плат, и утончайте толщину. Цифровой сигнал в изображение, через экран LCD
игрок 3.CD
Фокусы на трехмерных характеристиках агрегата гибких монтажных плат и тонкой толщины. Огромный КОМПАКТНЫЙ ДИСК, котор нужно снести вокруг
приводы 4.Disk
Независимо от жёсткого диска, или дискета, зависел очень на размягченности FPC высокой и толщина 0,1 mm уменьшает, прочитала отделку данных быстро. Или ПК или ТЕТРАДЬ.
самые последние применения 5.The
Дисководы жесткого диска (HDDS, дисковод жесткого диска) суспендировать цепи (ensi Su. Cireuit n) и компоненты доски xe упаковывая, etc



Спецификации:

Согласно запросу OEM/OEM
Материал: PI: 1 mil
Cu: 1 oz
PI: 1 mil
Поверхностное покрытие: плакировка чисто-олова
Минимальный размер отверстия: 0.3mm
Минимальная линейная ширина: 0.08mm
Минимальное линейное расстояние: 0.08mm
Внешний допуск: +/-0.05mm
Сопротивление заварки: 280 больше чем 10 секунд
Прочность шелушения: 1.2kg/cm2
Сопротивление жары: -200 до +300 градусов c
Поверхностная резистивность: 1,0 x 1011
Bandability: стандарт IPC встречи
Химическая устойчивость: стандарт IPC встречи




Конкурентное преимущество:

1.short: соберите более короткие рабочие часы
Все линии в конфигурации закончены. Сохраньте экстренную работу соединения проводки PCB PCB FPC FPC
2. Малый: малый PCB тома
Смогите эффектно уменьшить том продуктов. Увеличение продолжить удобство
3. Свет: лихтер веса чем PCB (трудный)
Смогите уменьшить вес конечного продукта
4.Thin: тонкий чем толщина трудной доски PCB.
Смогите улучшить размягченность. Усильте после этого ограничиваемый космос для трехмерного агрегата
поставка 5.quick
обслуживания 6.best
7.OEM /ODM доступное.
